アパレル業界専用カッティングプロッタ CE8000-130AP-EN

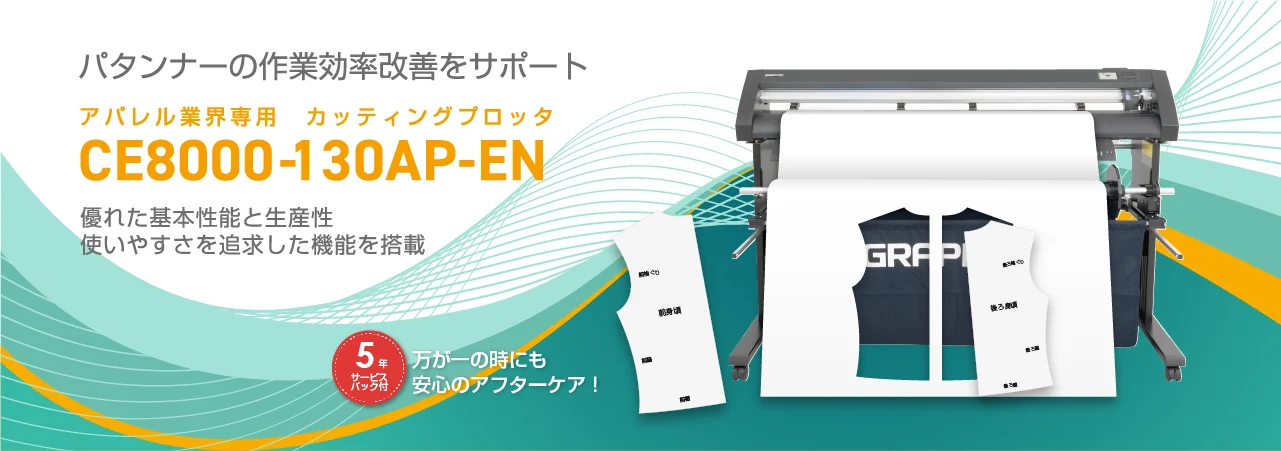

CE8000-130APアイキャッチ画像

安心の品質とカッティング性能を備えたCE8000-130AP-EN

CE8000-130AP-ENは、アパレルCADで設計された型紙を作製することに特化したアパレル専用カッティングプロッタです。安心の品質とカッティング性能で型紙作製の効率化を図り、パタンナーがよりクリエイティブな作業に注力できる環境作りを実現します。
また、最良な状況でお使いいただくため、安心の5年保守サービス (サービスパック) が標準付属しています。
※ 優先修理サービス+保証期間中の修理代・部品代が無償。詳細は保守サービスでご確認ください。

CE8000-130AP概要
プッシュローラー4個を標準装備、用紙の暴れを大幅に軽減できる。

ペンとカッター刃を同時装着でき (2ペン仕様)、ワンパスで型紙が完成!

2ペン仕様
ツールの取り替え不要で、作業の効率化を図れる2ペン仕様。

内部線、合い印 (あいじるし)、その他のマークを描き込むペン (ボールペン) と、型紙のカットラインをカットするカッター刃を同時装着できるので、ツールを取り替える手間がかからず、ワンパスで型紙が完成します。

ミシン目カットを高速化するツールの圧力制御

圧力制御でカットすることによりツールの無駄なアップダウンを抑え、ミシン目カットの速度を向上しました。専用コマンドによるソフトウェア制御にも対応しています。

ミシン目カットを高速化するツールの圧力制御
ツールの無駄なアップダウンを抑え、素早く効率良くカットする。

消耗度アラーム機能で消耗品の交換時期を管理

消耗度アラーム機能
アラーム設定で消耗品の交換時期を管理、突然のインク切れを防げる。

ペン・カッター刃などの消耗品の筆記・カット距離を測定し、ツール交換の目安を設定できます。

USBメモリを使ったオフライン出力

USBメモリの読取りポートを標準装備しました。USBメモリ内のデータを、PCや専用ソフトウェアを使用せずに出力できます。
※ USBメモリのフォーマット形式はFAT32のみに対応しています。NTFSおよびexFATには対応していませんのでご注意ください (ファイル名は半角英記号表示)。

USBメモリを使ったオフライン出力
専用データを保存したUSBメモリを本体に挿入し、
操作パネルから選択するだけでカット出力できる。

用紙の伸縮、ズレを防止して安定した加工を実現

用紙ならし機能、用紙さらし機能
用紙をさらす時間・用紙をならす回数、ともに細かく設定可能。

用紙さらし機能は、昼夜の違いや季節の変わり目などにより寒暖差・乾湿差のある室内環境において、用紙を一定時間さらして環境に馴染ませる機能です。
用紙ならし機能は、用紙をよりプッシュローラーに馴染ませて、用紙のズレを防止する機能です。
これらの機能により、用紙の伸縮による作図・カットへの影響を軽減し、用紙のズレを防いで安定した加工を実現します。

仕様

本体仕様

項目内容
形状グリットローリング方式
駆動方式デジタルサーボ
最大カッティング範囲【幅×長さ】※11220mm × 50m
精度保証範囲【幅×長さ】※1 ※21200mm × 3m
装着可能な用紙幅 ※3最小:594mm
最大:1321mm
装着可能なロール紙内径3インチ
装着可能なロール紙外径最大径:200mm
プッシュローラーの数4個
最大カット速度600mm/s (全方向)
最大カット圧ツールホルダ―:4.41N (450gf) / ペンホルダー:2.94N (300gf)
最小文字角英数字で5mm程度 (素材・書体によって異なる) ※1
メカニカルステップサイズ0.005mm
プログラムステップサイズGP-GL:0.1 / 0.05 / 0.025 / 0.01mm ・ HP-GLTM ※4:0.025mm
反復精度 ※1 ※50.1mm以下 / 2m (メディアの伸縮は除く)
装着可能なツールの本数2本 (カッター1本、ペン1本)
使用可能なペンの種類水性ファイバーペン、油性ボールペン
カット可能なメディアアパレル用上質紙 (60~130g/㎡)
インターフェース無線LAN(IEEE 802.11 b/g/n、2.4GHz)、USB2.0 (Full Speed)
Ethernet 10BASE-T / 100BASE-TX
バッファサイズ2MB
コマンドの種類GP-GL / HP-GLTM (操作パネル切替) ※4
LCD表示タッチパネル(240dot × 128dot)
定格電源AC100-120V、200-240V 50 / 60Hz (自動切替)
消費電力140W以下
使用環境10~30℃、35~75% R.H. (結露なきこと)
精度保証環境18~28℃、40~65% R.H. (結露なきこと)
外形寸法(約)【W×D×H】1644 × 1219 × 1076mm (スタンド・バスケットを含む)
質量(約)【重量】45.5kg (スタンド・バスケットを含む)
対応OS ※6Windows 11 / 10
  • 本機は、アパレル用上質紙専用となりますので、ご注意ください。
  1. 当社指定の用紙とカット条件になります。
  2. バスケット使用時。
  3. 装着可能な用紙幅を記載しています。精度保証最小用紙幅は、プッシュローラーを用紙の両側5mm内側にセットした場合の幅になります。
    シート紙 (カット紙) は保証対象外。
  4. HP-GL™は米国ヒューレットパッカード社の登録商標です。
  5. 機械精度を測定するために、当社指定マイラーフィルムで測定した精度となります。
  6. OSメーカーのサポートが終了しているOSにつきましては、弊社でのサポートも対象外となります。

標準付属品

  • AC電源ケーブル
  • カッター刃 (CB09UB)
  • スタンド (ST0124 バスケット付)
  • 油性ボールペン (KB700-BK-1P)
  • セットアップマニュアル
  • 安全に正しくご使用いただくために
  • 保証書
  • 2極-3極変換アダプタ
  • カッタープランジャ (PHP33-CB09N-HS)
  • 油性ボールペン専用プランジャ (PHP34-BALL)
  • 無線LANモジュールセット (モジュール / ネジ / カバー)
  • 小物入れ
  • Webダウンロードガイド

※ セットアップマニュアル、取扱説明書、標準ソフトウェア等は、Web会員サービス > 各種ダウンロード から入手いただけます。
  その際、Web会員登録が必要となりますので、あらかじめご了承ください。

寸法

CE8000-130AP寸法図
  • 単位:mm 寸法公差 ±5mm

価格

本体価格

型名仕様税込価格
CE8000-130AP-ENアパレル専用カッティングプロッタオープン価格

送料 / 搬入設置費

品名型名サービス内容税込価格
送料CE80130AP-SOR現地配送 (軒先渡し)10,560円
搬入設置費 ※1CE80130AP-HAN現地配送 (送料込み)
製品の開梱
指定場所への配置及び組み立て
廃材回収
66,000円
セッティングサービス
※2 ※3
製品のセットアップ
付属アプリケーション・ドライバインストール (1台)
用紙のセット方法、カッターの取扱い、交換方法の説明
カット条件設定の変更方法の説明
33,000円
ドライバ追加インストールパソコン1台につき2,200円
  1. 離島、2階以上の階段担ぎ上げ、特殊・クレーン搬入は別途見積もりとなります。
  2. 本体の組立が完了していること、出力環境 (PC、OS、ソフト、仕様) が整っていることが前提となります。
  3. 離島に関しては別途見積もりとなります。

消耗品

CE8000-130AP対応の消耗品のご購入に関しては、本体をご購入いただいた販売店へお問合せください。

品名型名仕様入数
カッター刃CB09UB-5Φ0.9mm 超硬刃 刃先角度45°5本
CB15U-5Φ1.5mm 超硬刃 刃先角度45°5本
カッタープランジャPHP33-CB09N-HSΦ0.9mm用 (CB09UB用)1本
PHP33-CB15N-HSΦ1.5mm用 (CB15U用)1本
水性ファイバーペン専用プランジャPHP31-FIBERKF700シリーズ用1本
水性ファイバーペンKF700-BK10本
KF700-RD10本
油性ボールペン専用プランジャPHP34-BALLKB700シリーズ用1本
油性ボールペンKB700-BK10本
カッター刃用刃出し調整用ルーペPM-CT-001PHP33 / PHP35シリーズ用1個
カッティングマットPM-CR-015CE8000-130 / 130AP用2本
型紙用上質紙PR1200-SQ-100-21200mm × 100m 81.4g/m2 ロール紙 紙管径3インチ2巻
USBケーブルPM-ET-001長さ:2.9m1本
