プラグインソフトウェア Cutting Master 5

標準付属プラグインソフトウェア Cutting Master 5

Cutting Master 5 は、Adobe Illustrator や CorelDRAW で作成したデザインデータにカット条件等を付与し、カッティングプロッタへ出力できる、標準付属プラグインソフトウェアです。
カット条件設定をソフトウェアとカッティングプロッタとで同期する機能など、カッティング作業に便利な機能が充実しています。普段、使い慣れたグラフィックデザインソフトウェアで作成したデータを利用して、カッティングプロッタの能力を最大限に引き出しながらカットできます。

  • アプリケーションソフトウェアメーカーが動作保証していないOSとアプリケーションソフトウェアの組み合わせは、弊社でのサポートも対象外となります。
  • アプリケーションソフトウェアメーカーのサポートが終了しているアプリケーションソフトウェアについては、弊社でのサポートも対象外となります。

1．デザインソフトウェアでデータ作成

デザインソフトウェアでデータ作成
Adobe Illustrator / CorelDRAW でデザイン
カットラインを作成します。

2．Cutting Master 5 でカット条件設定

Cutting Master 5でカット条件設定
デザインや素材にあわせたカット条件を
設定します。

3．カッティングプロッタでカット

カッティングプロッタでカット
Cutting Master 5 からプロット情報を
送信すると、カットを開始します。

主な機能

カット条件同期機能

ソフトウェア上でカッティングプロッタのカット条件などの本体設定を行い、同期することができます。設定を保存することもできるので、複数のPCをお使いの方でもスムーズに同じ条件でカットすることができます。
対応機種：FC9000 / CE8000 / CE8000-ASF1 / FCX4000 / FCX2000 / CE7000 / CE6000 PLUS / FC8600

カット条件同期機能
トンボの設定

トンボは2点・3点・4点補正用とセグメント補正用が設定できます。求められる精度やプリント&カットする際のカット範囲のサイズに合わせて使い分けができます。

トンボの設定
タイル分割

カッティングプロッタのサイズよりも大きいサイズでカットする場合に、分割した各タイルを個々のページとして別々にカットします。

タイル分割
マトリックスコピー

同一オブジェクトを均一に面付けする際に使用するツールです。縦横のコピー数とコピー間隔を設定すれば、簡単にオブジェクトを配置することができます。

マトリックスコピー
カス取り設定

カス取り枠とカス取り線を使用すると、ビニール素材の看板やグラフィックをカットする際、余分な素材を取り除きやすくなります。

カス取り設定

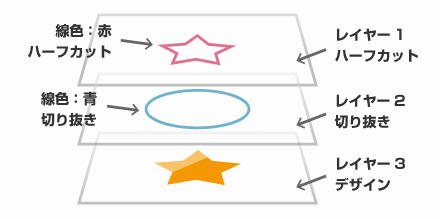

レイヤー・色ごとのカット条件設定

デザインソフトウェアで作成したデータのレイヤーやオブジェクト色ごとに、ツールやカット条件などの個別設定を割り当てることができます。

USBメモリによるオフライン出力

USBメモリにカットデータを保存して、カッティングプロッタにセットするだけで、オフラインでの作業が可能。デザイナーとカットオペレーターの分業が明確となり、習得操作も簡単に済みます。
※ USBメモリのフォーマット形式はFAT32のみに対応。
　NTFSおよびexFATは非対応。
※ ファイル名は半角英数記号表示。
対象機種：FC9000 / CE8000 / CE8000-ASF1 / CE LITE / FCX4000 / FCX2000 / CE7000

USBメモリによるオフライン出力
バーコードによるデータ管理機能

USBメモリでのオフライン操作の際、メディアにバーコードを印字することで、印刷メディアにあったカットデータをUSBメモリから自動選択。データの不整合を回避し、作業の信頼性が向上します。
※ USBメモリのフォーマット形式はFAT32のみに対応。
　NTFSおよびexFATは非対応。
※ ファイル名は半角英数記号表示。
対象機種：FC9000 / CE8000 / CE8000-ASF1 / FCX4000 / FCX2000 /CE7000

バーコードによるデータ管理機能
トンボ付きデータのコピーカット

カッティングプロッタにデータを1度送信すれば、同じデータの連続カットが可能です。
対応機種：FC9000 / CE8000 / CE8000-ASF1 / CE LITE / FCX4000 / FCX2000 / CE7000 / CE6000 PLUS / FC8600

FC9000 / CE8000 / CE8000-ASF1 / FCX4000 / FCX2000 / CE7000 は、最初の1回のみ4点トンボを読み込んでカットし、2回目以降は1点トンボ読み込みで自動的にデータ補正をしてカットできるため、カット時間を大幅に短縮できます。

さらに、CE8000-ASF1では、4点トンボ補正と2点トンボ補正を組み合わせた連続カットが可能です。1枚目はトンボを4点読んで補正を行い、2枚目以降は1枚目で行った補正を活かしつつ、トンボ2点で補正してカットを行うため、正確なカットを維持しながら、カット時間を大幅に短縮できます。

トンボ付きデータのコピーカット
Adobe Illustrator トリムマークのトンボ対応

Adobe Illustrator には、印刷時の断ち落としの位置を示すトリムマークという機能があります。このトリムマークを用いてカットの位置合わせを行うことができます。
対応機種：FC9000 / CE8000 / CE8000-ASF1 / FCX4000 / FCX2000 / CE7000

Adobe Illustrator トリムマークのトンボ対応

仕様・機能一覧

項目内容
対応機種 ※2 ※3FC9000 / CE8000 / CE8000-ASF1 / CE LITE* / FCX4000 / FCX2000 / CE7000 / CE6000 PLUS* / FC8600*　(＊は動作確認のみ、動作保証なし)
対応OS ※1Windows 11 (Home / Pro / Enterprise / Education)
Windows 10 / Windows 10 x64 Edition (Home / Pro / Enterprise / Education)
macOS 10.13 (High Sierra) ～ 15 (Sequoia) ※6　※ 64bit パソコンのみ
対応ソフトウェアAdobe Illustrator CC2015 / CC2015.3 / CC2017 / CC2018 / CC2019 / 2020 / 2021 / 2022 / 2023 / 2024 / 2025
※ CC2015 / CC2015.3 はWindows のみ対応
Corel CorelDRAW Graphics Suite (Windows版のみ) ※4 ※5 X7 / X8 / 2017 / 2018 / 2019 / 2020 / 2021 / 2022 / 2023 / 2024
※ Ｘ7はX7.6以降のバージョンに更新してからご使用ください。
  • Cutting Master 5 を起動するときは、他のカッティングソフトウェアを終了してください。
  • 管理者権限が必要です。
  1. Windows 64bit版OSの環境では、32ビット互換モードで動作します。

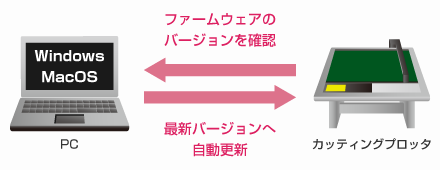

  2. Cuttinng Master 5 をご使用の際は、カッティングプロッタのファームウェアバージョンをご確認ください。
    以下に記載されているファームウェアバージョンを満たしていない場合は、弊社ホームページから最新のファームウェアをダウンロードして、ファームウェアを更新してからご使用ください。
    ・FC9000シリーズ：Ver.1.39以降
    ・CE7000シリーズ：Ver.1.27以降
    ・FCX4000シリーズ：Ver.3.20以降
    ・FCX2000シリーズ：Ver.3.80以降
    ・FC8600シリーズ：Ver.3.50以降
    ・CE6000 PLUSシリーズ：Ver.1.40以降
  3. 次の製品は、カッティングプロッタ本体の操作パネルで設定を変更しないと、本ソフトウェアで指定したカット条件が有効になりません。
    本ソフトウェアでカット条件を指定してカットする場合は、必ず設定を変更してください。
    CE6000 PLUS の場合
    [ツール設定(TOOL)]-[条件の優先]の設定を[マニュアル]から[プログラム]に変更してください。
    詳しい設定方法は、各モデルの取扱説明書をご覧ください。
  4. Home and Student / Standard / Essentials / Technical Suite など、Graphics Suite 以外のエディションでは使用できません。
  5. CorelDRAW 2020以降は、サブスクリプション購入した環境で動作確認済み。
  6. macOS 15 (Sequoia) でカッティングプロッタに接続すると、ローカルネットワークの許可画面が表示されますので [許可] を指定してください。[許可しない] を指定するとカッティングプロッタに接続できません。その場合は、macOSの設定画面を開き、ローカルネットワークの設定を有効にしてください。
